SPECIFICATIONS:

CAPACITY

 Swing over bed                                                              42

 Swing over gap                                                              59

 Swing over cross      slide                                             28

 Bed width                                                                        22.5

 Bed construction                                                            3      V Ways

 X-axis travel                                                                   23.6

 Distance between      center                                        120

SPINDLE:

 Spindle nose      bearing dia.                                        A2-20

 Spindle bore                                                                  14

 Spindle speed (4      gear ranges automatic selection)   3  to 400 RPM

 AC Digital Drive      Spindle Motor                                    73.3      HP FAGOR

AXIS FEED RATE

 Ball Screw       X-axis                                                   40mm x p8 Z-axis

 63mm x p10

 Cutting speed    X-axis                                                0-5      m/min

 Z-axis                                                0-10 m/min

 Max.X-axis      travel                                                            23.6

 Max.Z-axis      travel                                                            108.3

Tailstock:

 Spindle traverse                                                             12

 Spindle taper                                                                 MT#6

Motors

 X-axis servo      motor                                                          FAGOR      2.4 HP

 Z-axis servo      motor                                                          FAGOR      4.66 HP

 Coolant pump      motor                                                       0.25      HP

 Control                                                                                   FAGOR      8055TC

 Approximate Machine Weight

 24,700 Lbs.

STANDARD ACCESSORIES:

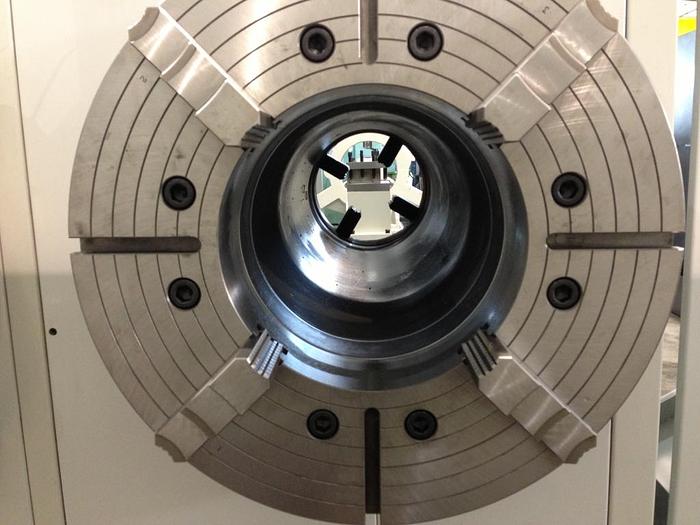

 2 of 28 4-Jaw Independent Chuck

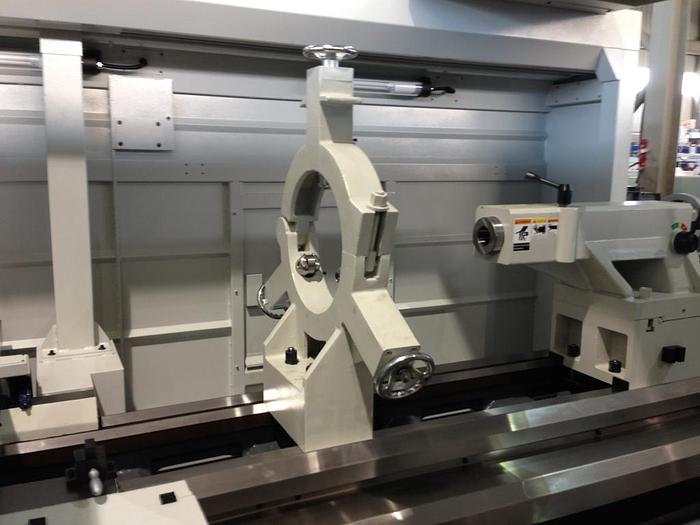

 1 of 2 to 12 Steady Rest

 Auto Lubrication system

 rear manual change tool block

 Front splash guard with vision window

 Dual front and rear chip conveyors

 RS-232 port

 Coolant system

 Work light

 Toolbox with oiler, spare fuse, paint & tools

 Inspection record

 Operation & Service manual

 Adapter sleeve

 Tool centers

 Leveling bolts & nuts

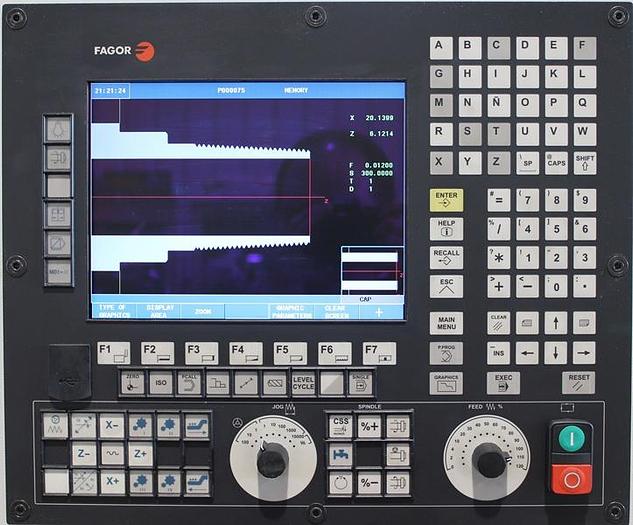

 c/w Fagor 8055iTC conversational color control, full keyboard

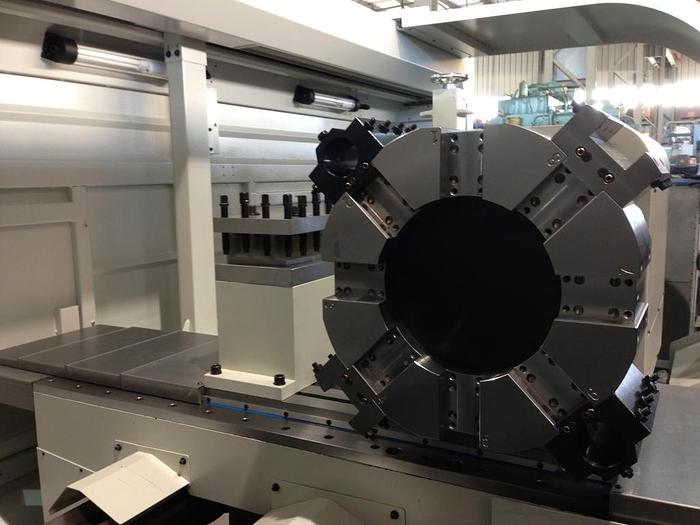

 CSA Elec. and with rear chuck adapter

  Electrical cabinet air conditioner

Specifications

Condition New

Stock Calgary
